JXTYJ-20/21土壓計使用說明書
1.概述
JXTYJ-20/21型振弦式土壓力計是我公司通過多年來的實踐和用戶需求研制的品種，是一種比較理想、可靠的振弦式土壓力計。該產品的引出電纜經過二次密封，防水能力很強。廣泛適用于長期測量土石壩、防波堤、護岸、碼頭岸壁、高層建筑、管道基礎、橋墩、擋土墻、隧道、地鐵、機場、公路、鐵路、防滲墻結構等建筑基礎所受土體的壓應力，是了解土體對土中構筑物壓應力變化量的監測設備。加裝測溫配件（另購）后，可同步測量埋設點的溫度。

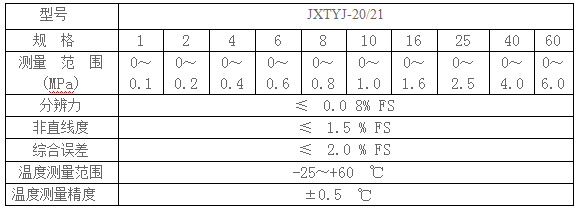

2.主要技術指標
3.驗收與保管
3. 1 用戶收到儀器后應盡快開箱驗收，先檢查儀器的數量、規格與裝箱清單是否相符，如有不符，請及時與我公司聯系。
3. 2 用250V兆歐表分別檢查儀器常溫絕緣電阻是否大于50MΩ,并用609A系列振弦頻率讀數儀測量儀器的頻率值及溫度值。一般情況，溫度值應為當?shù)貧鉁刂?誤差±0.5℃。頻率值與出廠檢驗證書中給出的頻率初始值應在±20Hz范圍內，上述事項若有異常，請即時與我公司聯系，以免擔務您的使用。
3. 3 開箱后的儀器應保存在濕度小于80%的房間內，室內不能含有腐蝕性氣體，存放環境須干燥、通風，搬運時應小心輕放,切忌劇烈振動。
4.埋設與安裝
JXTYJ-20/21型土壓力計光面為受壓面，用于監測土體對支護體界面土壓力時，應注意土壓力計的受壓面須面對欲測量的土體，并設法讓受力面與土體充分接觸，在人體不宜到達處，應加裝不同的附件，如在深基坑的鋼筋籠上氣頂活塞等。安裝時應填寫考證表。
4.1 坑式埋設：在經過碾壓夯實后的設計安裝位置挖一個30cm×30cm深約10cm的坑體，坑底整平，將土壓力計放入坑中，電纜留約30cm盤在坑口，土中引出電纜須蛇型排列?；靥钆c周圍相同的土料，填筑時該部位用人工分層夯實，土壓力計及其電纜上部壓實的填土超過1m以上時，方可駛?cè)胫匦洼殙簷C械。
4.2用于測試素混凝土應力時，應特別注意受壓板的方向及與混凝土之間的充分接觸，不能存在氣泡和空隙，埋設時儀器周邊的混凝土中應除去粒經大于8cm的石料，用人工搗實。
4.3 氣頂法安裝：氣頂法安裝的形式多用于基坑維護體外土壓力測量，是利用氣缸為頂出裝置，利用氣源為動力，鋼筋籠就位后，將安裝在鋼筋籠上的土壓力計頂入土體中，它比掛布法定位準確、到位。
5.測量及計算
JXTYJ-20/21型振弦式土壓力計可用我公司生產的609A系列振弦頻率讀數儀進行測量,方法請參照相應讀數儀的使用說明書。測量完成后，應記錄儀器編號、頻率、溫度等相關參數。
計算公式:
P = K ( f i2 － f0 2 ) + b ( Ti － T0 )
式中：
P — 被測土壓力值（MPa）。 K — 儀器標定系數（MPa/Hz2）。
f i — 土壓力計實時頻率（Hz）。 f 0 — 土壓力計初始(安裝前)頻率（Hz）。
b — 土壓力計的溫度修正系數（MPa/℃）。
Ti — 土壓力計的實時溫度（℃）。 T0 — 土壓力計的初始溫度（℃）。
6.注意事項
6. 1 嚴格要求在額定測量范圍內工作。
6. 2、JXTYJ-20/21型振弦式土壓力計頻率增加表示壓力增大，反之壓力減小。
6.3、引出電纜可接長至1000m，每支儀器出廠時均預接1米長電纜。
6.4、根據現場情況，需要接長電纜時，接頭處的防水密封要求嚴格，用戶可參照附錄中的
要求自行接長。若有困難,出廠前本廠可提供電纜接長服務。
6.5、本儀器未使用放置12個月以上時，使用前應重新標定，標定資料建議按GB/T 13606-2007中的相關要求進行計算。
附錄.
電纜的連接方法
1、我公司使用電纜一般為兩芯或四芯線，其顏色常為紅、黑、蘭、白，當傳感器加接電纜時，其顏色應盡量相同。屏蔽線為抗干擾和避雷使用，切不可漏接，屏蔽層為鋁箔時應連接與鋁箔相通的裸線。
2、在電纜接頭處外層先套上2根長150mm直徑12mm和長200mm直徑12mm的熱縮管，密封應采用熱縮管內加熱熔膠的方法。
3、如附圖1所示：將需接的芯線斷口錯開，先將欲連接的電纜芯線上套入長45mm、直徑3mm的熱縮管，芯線焊接后，滑動熱縮管覆蓋焊接部位。用800W塑料焊機均勻加熱熱縮管，使管子緊縮在芯線上，逐根焊接、熱縮。
4、連接無誤后，用電工塑料粘膠帶將表面包平，並于原直徑相似(附圖2)。
5、將預先套在電纜外層的長150mm直徑12mm的熱縮管拉至接頭部位，兩頭管內壁與電纜外層之間襯上一圈熱熔膠片，先用打火機加熱使膠片緊粘在電纜上，再用塑料焊機由中間向兩端漸進加熱，讓熱縮管縮緊，排出管內的空氣，均勻烘化兩端的熱熔膠。
6、然后再將預先套在電纜上面第2根長200mm直徑12mm熱縮管蓋徑一層部位，在兩頭管內壁與電纜外層之間再次墊上一圈熱溶膠片，然后按上述同樣的方法，使熱縮管緊縮在電纜外層上(附圖3)。這樣包括電纜芯線共有3層密封，其中二層加了熱熔膠，一般抗水壓力可達5～7MPa。
